1. Airlock là gì? Tại sao bệnh viện cần hệ thống airlock?

Airlock là một không gian chuyển tiếp khép kín nằm giữa hai khu vực có yêu cầu kiểm soát môi trường khác nhau, thường được trang bị hệ thống cửa liên động và thiết bị giám sát áp suất. Mục tiêu chính của airlock là ngăn chặn sự xâm nhập hoặc phát tán của vi sinh vật, bụi mịn, không khí ô nhiễm giữa các vùng sạch - bẩn.

Trong môi trường bệnh viện - nơi có nhiều khu vực yêu cầu vô trùng cao như phòng mổ, ICU, phòng cách ly hoặc phòng thí nghiệm sinh học nguy hiểm (BSL-3/BSL-4) - airlock đóng vai trò tuyến phòng thủ đầu tiên để:

• Duy trì chênh lệch áp suất dương hoặc âm giữa các khu vực.
• Kiểm soát luồng di chuyển của nhân viên, thiết bị, vật tư y tế.
• Hạn chế lây nhiễm chéo, đặc biệt giữa khu vực điều trị bệnh nhân và khu vực kỹ thuật, hành lang.

Ví dụ cụ thể:

• Phòng mổ vô trùng sử dụng airlock có chênh áp dương để đẩy không khí sạch ra ngoài, ngăn bụi bẩn lọt vào.
• Phòng cách ly truyền nhiễm (ví dụ COVID-19) cần airlock chênh áp âm để giữ không khí nhiễm bệnh không lan ra khu vực khác.
• Phòng lab xét nghiệm vi sinh cấp độ cao (BSL-3, BSL-4) sử dụng airlock tích hợp interlock và hệ thống lọc khí để đảm bảo an toàn tuyệt đối.

Với các yêu cầu kiểm soát nhiễm khuẩn ngày càng nghiêm ngặt trong ngành y tế, việc thiết kế đúng chuẩn và lắp đặt hệ thống airlock chuyên dụng cho từng khu vực chức năng không chỉ là khuyến nghị, mà là yêu cầu bắt buộc trong tiêu chuẩn thiết kế bệnh viện hiện đại như HTM 03-01, ISO 14644, hoặc WHO-GMP.

2. Tiêu chí thiết kế hệ thống airlock trong bệnh viện

Để hệ thống airlock trong bệnh viện hoạt động hiệu quả, không chỉ cần đúng thiết bị mà còn phải đảm bảo thiết kế theo hướng di chuyển hợp lý, kiểm soát chênh áp chính xác và vật liệu phù hợp với môi trường y tế. Dưới đây là các tiêu chí cốt lõi cần tuân thủ:

Luồng di chuyển: 1 chiều hay 2 chiều?

Tùy vào mục đích sử dụng, airlock có thể được thiết kế theo:

• Luồng 1 chiều: Áp dụng cho khu vực sạch đi vào, ví dụ: airlock vào phòng mổ - chỉ cho phép đi vào, không cho đi ra để ngăn phát tán.
• Luồng 2 chiều có kiểm soát: Dùng cho khu vực trung chuyển vật tư, có cơ chế phân biệt chiều ra - vào, kết hợp Pass Box hoặc cửa liên động.

Kiểm soát chênh áp: âm - dương - trung tính?

• Chênh áp dương (+15 Pa trở lên): Bảo vệ khu vực sạch khỏi không khí ô nhiễm bên ngoài (phòng mổ, ICU).
• Chênh áp âm (-15 Pa trở xuống): Ngăn khí nhiễm mầm bệnh phát tán ra ngoài (phòng cách ly, lab vi sinh).
• Áp suất trung tính (0-5 Pa): Áp dụng cho airlock trung chuyển thông thường.

Hệ thống phải có đồng hồ chênh áp hiển thị tức thời và báo động khi vượt ngưỡng để đảm bảo hiệu quả.

Vật liệu cấu tạo: an toàn - bền - kháng khuẩn

• Bề mặt nhẵn, không phát sinh hạt, dễ vệ sinh và kháng dung môi tẩy rửa y tế.
• Vật liệu phổ biến: nhôm sơn tĩnh điện, inox 304, kính cường lực phủ nano.
• Các khe, kẽ cần được bít kín bằng silicone y tế để tránh bám bụi vi sinh.

Liên động cửa - yếu tố bắt buộc

Airlock trong bệnh viện bắt buộc phải có hệ thống interlock cửa, ngăn không cho mở đồng thời hai cửa. Điều này giúp:

• Duy trì áp suất ổn định.
• Tránh nhiễm chéo luồng không khí.
• Tăng tính an toàn trong vận hành (cảnh báo nếu cửa chưa đóng kín).

Lọc khí hỗ trợ

Một số airlock được tích hợp thêm:

• FFU (Fan Filter Unit): Tạo dòng khí sạch cấp xuống từ trần.
• Air Shower mini: Thổi bụi mịn khỏi người trước khi vào khu vực vô trùng.
• HEPA filter + prefilter: Gắn trên Pass Box hoặc đường cấp khí cho airlock.

Bảng tổng hợp tiêu chí thiết kế airlock bệnh viện

Thiết kế đúng ngay từ đầu không chỉ giúp bệnh viện đáp ứng tiêu chuẩn kiểm soát nhiễm khuẩn, mà còn tối ưu chi phí vận hành, giảm rủi ro sai phạm trong kiểm định GMP, ISO.

3. Các loại airlock phổ biến trong môi trường y tế

Hệ thống airlock trong bệnh viện không chỉ là một không gian trung gian đơn giản, mà được phân loại theo đối tượng di chuyển qua lại để đảm bảo tối đa hiệu quả kiểm soát lây nhiễm và đáp ứng đúng mục đích sử dụng. Dưới đây là 3 loại airlock phổ biến nhất trong môi trường y tế hiện đại:

Airlock người (Personnel Airlock)

Chức năng:
Kiểm soát luồng di chuyển của nhân viên y tế, bác sĩ, kỹ thuật viên vào các khu vực sạch như phòng mổ, ICU, phòng vô trùng.

Đặc điểm:

• Thiết kế cửa liên động (interlock) 2 hoặc 3 cửa.
• Tích hợp đồng hồ chênh áp, Air Shower (tuỳ cấp độ sạch).
• Có thể bố trí thêm tủ thay đồ, gương kiểm tra, hệ thống khử khuẩn tay.

Ứng dụng điển hình:

• Lối vào phòng mổ dương áp.
• Lối ra vào phòng chăm sóc tích cực (ICU).
• Trạm trung chuyển vào khu vực cách ly có nguy cơ cao.

Airlock vật tư (Material Airlock)

Chức năng:
Trung chuyển vật tư y tế, thiết bị nhỏ, thuốc, mẫu xét nghiệm giữa các khu vực có mức độ sạch khác nhau mà không cần người mang trực tiếp.

Đặc điểm:

• Kết hợp với Pass Box cơ, điện tử hoặc loại có HEPA filter.
• Cửa đóng mở độc lập hoặc tích hợp interlock tùy yêu cầu.
• Một số hệ thống có đèn UV hoặc hệ thống ozone khử khuẩn.

Ứng dụng điển hình:

• Chuyển mẫu bệnh phẩm từ phòng xét nghiệm sang lab vi sinh.
• Giao nhận vật tư tiêu hao từ kho vào khu điều trị vô trùng.
• Chuyển vật tư từ phòng chuẩn bị sang khu pha chế thuốc.

Airlock cho xe đẩy (Trolley Airlock)

Chức năng:
Cho phép di chuyển giường bệnh, cáng cấp cứu, xe tiêm, xe thuốc mà vẫn đảm bảo kiểm soát luồng khí và tránh nhiễm chéo.

Đặc điểm:

• Cửa bản rộng, vận hành bằng tay hoặc tự động (sensor/hitachi motor).
• Có thể tích hợp rãnh dẫn hướng xe, cửa mở nhanh để hỗ trợ cấp cứu.
• Kiểm soát áp suất bằng hệ thống hút - cấp khí riêng biệt.

Ứng dụng điển hình:

• Di chuyển bệnh nhân vào phòng cách ly truyền nhiễm.
• Chuyển dụng cụ phẫu thuật lớn từ kho trung tâm vào phòng mổ.
• Lối giao nhận rác y tế hoặc chất thải lây nhiễm từ trong ra ngoài.

4. Thiết bị cần thiết cho hệ thống airlock bệnh viện

Một hệ thống airlock đạt chuẩn trong bệnh viện không thể chỉ là một không gian khép kín. Để vận hành hiệu quả, đảm bảo kiểm soát lây nhiễm và áp suất khí, hệ thống này cần được tích hợp các thiết bị hỗ trợ chuyên dụng, đảm bảo cả về kỹ thuật lẫn tuân thủ tiêu chuẩn y tế.

Dưới đây là 4 thiết bị không thể thiếu trong hệ thống airlock:

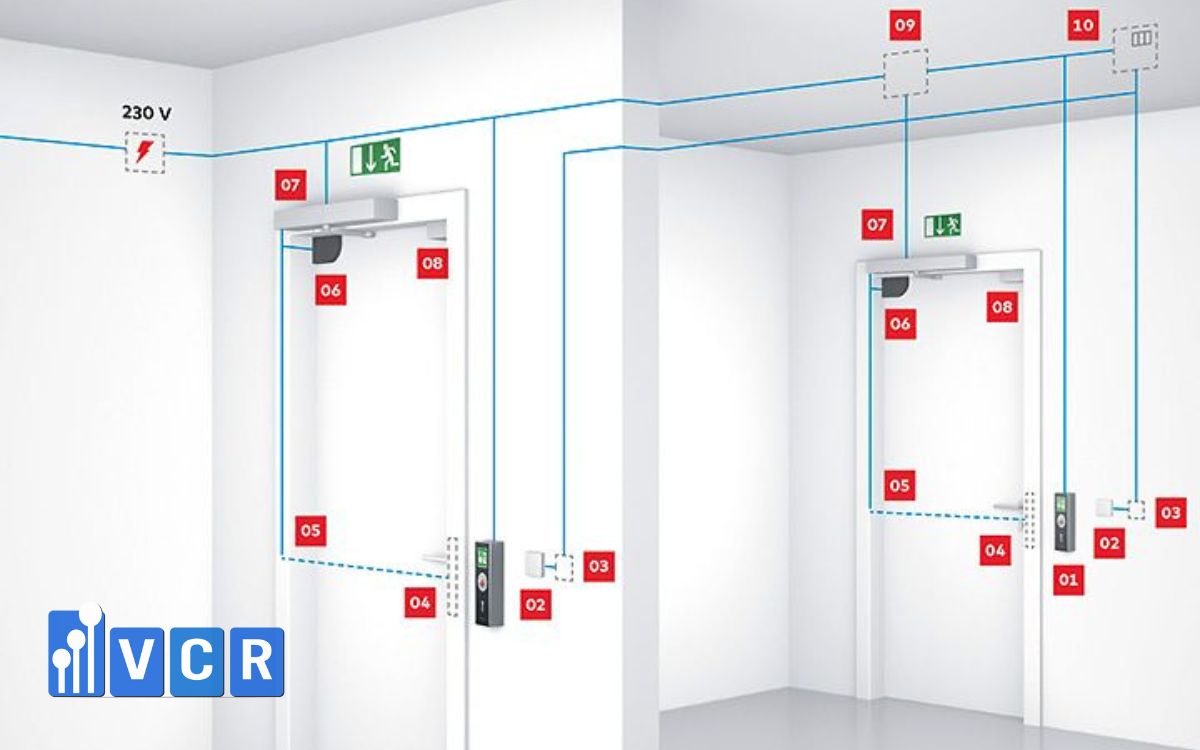

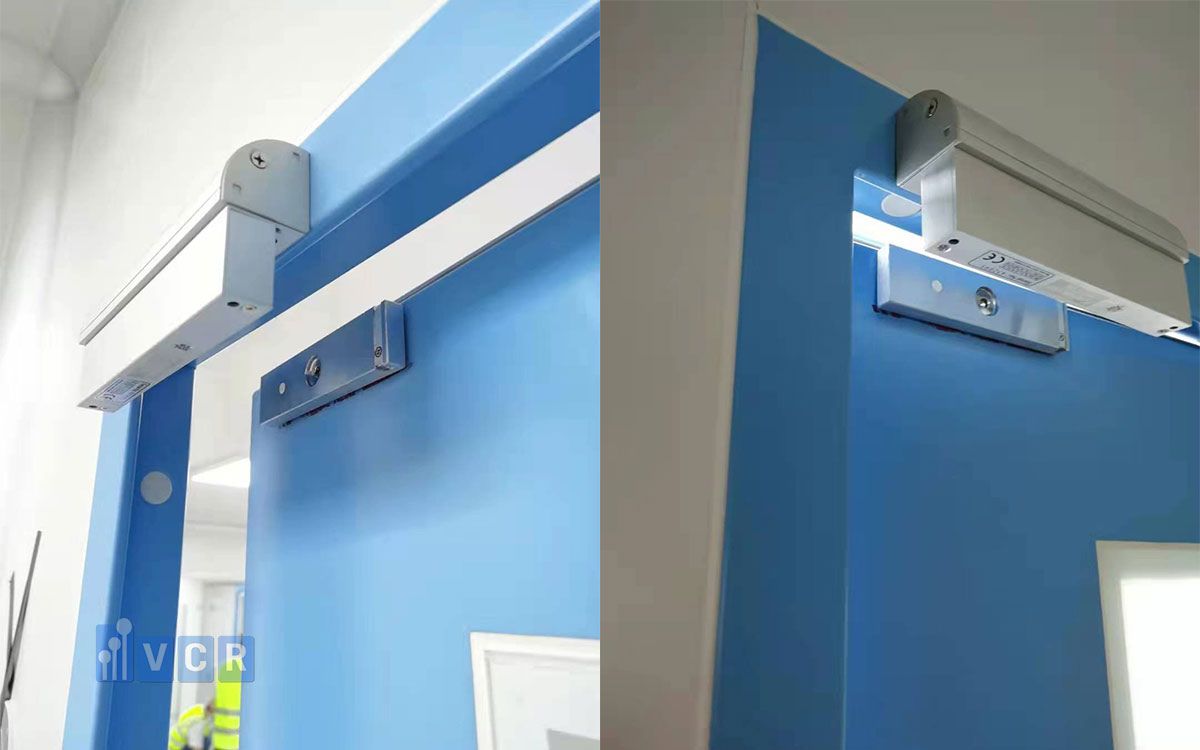

Hệ thống cửa liên động (Interlock)

Chức năng:
Ngăn không cho hai cửa của airlock mở đồng thời, duy trì chênh áp và ngăn luồng khí bẩn tràn vào khu sạch.

Tính năng nổi bật:

• Cài đặt thời gian trễ giữa các lần đóng - mở.
• Cảnh báo khi mở sai trình tự hoặc cửa chưa đóng kín.
• Có thể tích hợp cảm biến từ, nút exit touch-free.

Ứng dụng:

• Phòng mổ, ICU, khu cách ly: bắt buộc dùng interlock 2 hoặc 3 cửa.
• Airlock cho xe đẩy: nên dùng loại interlock có mô-tơ tự động để hỗ trợ cửa lớn.

Đồng hồ chênh áp

Chức năng:
Giúp giám sát áp suất giữa airlock và các khu vực lân cận (phòng sạch - hành lang - kho).

Loại thiết bị phổ biến:

• Đồng hồ chênh áp dạng cơ 2 kim: trực quan, dễ kiểm tra.
• Đồng hồ điện tử: tích hợp báo động và xuất dữ liệu về hệ thống BMS.

Ứng dụng:

• Phòng cách ly cần theo dõi áp âm liên tục.
• Khu vô trùng cần duy trì áp dương ổn định.

Air Shower (tuỳ chọn)

Chức năng:
Loại bỏ bụi mịn, vi khuẩn bám trên người và quần áo trước khi vào khu vực vô trùng.

Tính năng nổi bật:

• Dòng khí tốc độ cao > 20 m/s, thổi từ nhiều hướng.
• Hệ thống lọc HEPA tích hợp lọc khí sạch cấp xuống.

Ứng dụng:

• Lắp trước lối vào phòng mổ, phòng sạch GMP trong nhà máy sản xuất dược phẩm thuộc bệnh viện.
• Được tích hợp trong một số airlock người cao cấp.

Pass Box (hộp chuyển vật tư)

Chức năng:
Cho phép chuyển mẫu, vật tư, thiết bị nhỏ giữa các phòng sạch mà không cần người mang trực tiếp - giảm nguy cơ lây nhiễm.

Các dòng phổ biến:

• Pass Box cơ: mở tay từng bên, dùng cho vật tư thường.
• Pass Box điện tử: có interlock và cảm biến.
• Pass Box có UV hoặc HEPA: dùng cho mẫu sinh học, vật tư vô trùng.

Ứng dụng:

• Khu xét nghiệm vi sinh, kho vật tư, nhà thuốc bệnh viện.

Lưu ý khi chọn thiết bị airlock cho bệnh viện:

• Ưu tiên sản phẩm có chứng nhận GMP, ISO, CE hoặc FDA.
• Đảm bảo khả năng vận hành liên tục, dễ bảo trì.
• Thiết bị nên có tài liệu kỹ thuật đầy đủ để phục vụ kiểm định y tế.

5. Những lỗi thường gặp khi thiết kế airlock cho bệnh viện

Dù airlock là khu vực kỹ thuật không lớn, nhưng chỉ cần một sai sót nhỏ trong thiết kế hoặc vận hành cũng có thể dẫn đến nhiễm chéo nghiêm trọng, mất kiểm soát môi trường sạch - và bị đánh trượt khi kiểm định tiêu chuẩn y tế.

Dưới đây là những lỗi phổ biến thường gặp khi triển khai hệ thống airlock trong bệnh viện:

Bố trí sai hướng luồng sạch - bẩn

Sai lầm:

• Thiết kế luồng di chuyển người, vật tư giao nhau hoặc đi ngược nhau trong airlock.
• Không phân biệt rõ cửa vào - cửa ra, khiến khí bẩn hoặc tác nhân gây bệnh lan ngược vào khu sạch.

Hậu quả:

• Mất kiểm soát luồng khí.
• Dễ phát tán vi khuẩn, đặc biệt ở khu điều trị ICU, phòng mổ.

Giải pháp:

• Thiết kế luồng đi 1 chiều, phân tách rõ ràng khu vực trước - sau airlock.
• Gắn sơ đồ hướng dẫn và lắp sensor kiểm soát truy cập 1 chiều.

Thiếu kiểm soát chênh áp

Sai lầm:

• Không lắp đồng hồ chênh áp hoặc lắp sai vị trí.
• Không quy định áp suất tối thiểu cần duy trì giữa các khu vực.

Hậu quả:

• Không phát hiện kịp thời mất áp, gây mất chức năng bảo vệ khu sạch.
• Không đạt yêu cầu khi thẩm định GMP hoặc ISO 14644.

Giải pháp:

• Trang bị đồng hồ chênh áp cơ hoặc điện tử có báo động.
• Thiết lập quy chuẩn ±15 Pa và kiểm tra áp suất định kỳ.

Không có hệ thống liên động cửa (interlock)

Sai lầm:

• Cho phép mở đồng thời cả hai cửa airlock.
• Không cảnh báo khi mở sai thứ tự hoặc chưa đóng kín cửa.

Hậu quả:

• Gây tụt áp đột ngột, luồng khí đảo chiều.
• Dễ nhiễm chéo khi có người hoặc vật tư đi qua.

Giải pháp:

• Bắt buộc trang bị bộ điều khiển interlock 2 hoặc 3 cửa.
• Tích hợp thêm báo động âm thanh/đèn LED khi có lỗi vận hành.

6. Gợi ý bố trí airlock theo khu vực chức năng

Trong bệnh viện, mỗi khu vực chức năng có mức độ yêu cầu kiểm soát nhiễm khuẩn khác nhau. Vì vậy, việc bố trí hệ thống airlock không thể áp dụng cùng một kiểu cho mọi nơi. Dưới đây là các gợi ý bố trí airlock thực tế theo từng khu vực, dựa trên mục tiêu kiểm soát chênh áp và lưu thông an toàn:

Bảng gợi ý bố trí airlock bệnh viện theo khu vực

Lưu ý khi bố trí airlock bệnh viện:

• Không bố trí airlock ở khu vực nhiều luồng giao cắt.
  → Ưu tiên thiết kế riêng biệt cho từng loại đối tượng: người, vật tư, xe đẩy.
• Airlock nên tách biệt hệ thống HVAC với phòng chính.
  → Tránh ảnh hưởng luồng khí khi xảy ra mất áp hoặc sự cố.
• Khu airlock nên có bảng hướng dẫn sử dụng rõ ràng, logic 1 chiều.
  → Giúp nhân viên và khách ra vào đúng quy trình, giảm sai phạm.

Bằng cách bố trí airlock theo đúng chức năng và tiêu chuẩn của từng khu vực, bệnh viện không chỉ đảm bảo an toàn sinh học, mà còn tăng khả năng đạt chứng nhận GMP, ISO hoặc JCI, đồng thời cải thiện môi trường điều trị cho cả nhân viên và bệnh nhân.

7. Câu hỏi thường gặp về airlock trong bệnh viện

Airlock và Air Shower có giống nhau không?

→ Không.
Airlock là không gian chuyển tiếp giữa hai khu vực có yêu cầu vệ sinh khác nhau. Trong khi đó, Air Shower là thiết bị thổi bụi mịn dùng để làm sạch người hoặc đồ vật, và có thể được tích hợp vào airlock cao cấp, nhưng không thay thế cho airlock.

Có bắt buộc phải dùng Interlock cho airlock không?

→ Có.
Đặc biệt trong môi trường bệnh viện, interlock là bắt buộc nếu muốn:

• Duy trì áp suất ổn định.
• Ngăn khí bẩn tràn vào hoặc thoát ra.
• Đảm bảo luồng di chuyển 1 chiều - đúng quy trình kiểm soát nhiễm khuẩn.

Nên đặt đồng hồ chênh áp ở đâu?

→ Tại airlock, giữa 2 cửa kết nối các phòng.
Cụ thể:

• 1 đồng hồ giữa airlock và hành lang.
• 1 đồng hồ giữa airlock và khu sạch (ICU, phòng mổ…).

Pass Box có cần lọc khí trong bệnh viện không?

→ Có, trong nhiều trường hợp là bắt buộc.
Đặc biệt khi:

• Trung chuyển vật tư sang khu vực vô trùng.
• Chuyển mẫu sinh học, thuốc tiêm, vật tư đóng gói.
  Nên dùng loại Pass Box có tích hợp HEPA filter hoặc đèn UV diệt khuẩn.
