Thiết kế phòng sạch bệnh viện không đơn giản là lắp một bộ lọc HEPA, tăng số lần trao đổi không khí hay tạo một căn phòng có áp suất cao hơn khu vực bên ngoài. Trong môi trường y tế, mỗi khu vực có một mục tiêu kiểm soát nhiễm khuẩn khác nhau. Phòng mổ cần được bảo vệ khỏi nguồn nhiễm bên ngoài, trong khi phòng cách ly lại phải hạn chế tác nhân trong phòng phát tán sang khu vực lân cận.

Vì vậy, một hệ thống phòng sạch bệnh viện đúng phải được nhìn nhận như một tổng thể bao gồm phân khu chức năng, luồng người và vật tư, HVAC, lọc không khí, hướng dòng khí, chênh lệch áp suất, nhiệt độ, độ ẩm, kết cấu bao che, hệ thống giám sát và quá trình đo kiểm nghiệm thu. Nếu một mắt xích thiết kế sai, việc đầu tư thiết bị đắt tiền chưa chắc mang lại môi trường kiểm soát đúng mục tiêu.

Phòng sạch bệnh viện là gì và vì sao không thể thiết kế như phòng điều hòa thông thường?

Khi nhắc đến phòng sạch, nhiều người thường hình dung một căn phòng kín, sử dụng bộ lọc HEPA và có số lượng hạt bụi thấp. Cách hiểu này chưa đủ đối với môi trường bệnh viện. Trong cơ sở y tế, vấn đề không chỉ nằm ở mức độ sạch của không khí mà còn nằm ở việc không khí được đưa từ đâu đến, đi qua khu vực nào và cuối cùng được hồi hoặc thải ra đâu.

Phòng sạch bệnh viện có thể hiểu rộng là những không gian y tế được kiểm soát các thông số môi trường nhằm giảm nguy cơ nhiễm khuẩn và bảo vệ bệnh nhân, nhân viên y tế hoặc quá trình chuyên môn. Những thông số thường được quan tâm gồm nồng độ hạt trong không khí, mức độ lọc, lưu lượng khí, số lần trao đổi không khí, nhiệt độ, độ ẩm, hướng dòng khí và chênh lệch áp suất với các phòng kế cận.

Điểm khác biệt quan trọng giữa bệnh viện và nhiều phòng sạch công nghiệp nằm ở đối tượng cần được bảo vệ. Trong nhà máy điện tử, mục tiêu thường là bảo vệ sản phẩm khỏi hạt bụi. Trong sản xuất dược phẩm, mục tiêu có thể đồng thời là bảo vệ sản phẩm, người vận hành và môi trường. Trong bệnh viện, đối tượng cần bảo vệ có thể thay đổi ngay giữa hai căn phòng nằm cạnh nhau.

Ví dụ, phòng mổ thông thường cần hạn chế không khí từ hành lang hoặc khu vực ít sạch hơn đi vào vùng phẫu thuật. Ngược lại, phòng cách ly nhiễm khuẩn qua đường không khí lại cần hạn chế không khí trong phòng thoát sang hành lang. Hai phòng đều có thể sử dụng hệ thống lọc hiệu suất cao nhưng chiến lược chênh áp lại hoàn toàn đối lập.

Chính vì vậy, thiết kế phòng sạch bệnh viện không nên bắt đầu bằng câu hỏi “dùng HEPA loại nào?”, mà nên bắt đầu bằng ba câu hỏi: khu vực này có chức năng gì, nguy cơ cần kiểm soát là gì và không khí phải di chuyển theo hướng nào?

Thiết kế phòng sạch bệnh viện cần dựa trên những tiêu chuẩn nào?

Thiết kế môi trường kiểm soát trong bệnh viện cần căn cứ đồng thời vào tiêu chuẩn xây dựng, thông gió điều hòa không khí, yêu cầu chuyên ngành y tế, kiểm soát nhiễm khuẩn và yêu cầu riêng của dự án. Không nên sử dụng một tiêu chuẩn duy nhất để suy ra toàn bộ thông số cho mọi phòng.

Tại Việt Nam, TCVN 4470:2012 – Bệnh viện đa khoa – Tiêu chuẩn thiết kế hiện vẫn được Viện Tiêu chuẩn Chất lượng Việt Nam ghi nhận ở trạng thái còn hiệu lực. Phạm vi công bố của tiêu chuẩn này áp dụng cho thiết kế mới, cải tạo và nâng cấp bệnh viện đa khoa trên 500 giường. Vì vậy, khi sử dụng cho từng dự án cụ thể cần kiểm tra chính xác phạm vi và các quy định chuyên ngành liên quan.

Đối với hệ thống thông gió và điều hòa không khí, TCVN 5687:2024 – Thông gió và điều hòa không khí – Yêu cầu thiết kế hiện là phiên bản còn hiệu lực và đã thay thế TCVN 5687:2010. Tiêu chuẩn này quy định các yêu cầu khi thiết kế và lắp đặt hệ thống thông gió, điều hòa không khí cho các không gian thuộc công trình dân dụng khi xây mới hoặc cải tạo.

Ở cấp độ tham chiếu quốc tế, ANSI/ASHRAE/ASHE Standard 170 – Ventilation of Health Care Facilities, tiêu chuẩn thông gió cho cơ sở chăm sóc sức khỏe là một tài liệu quan trọng. ASHRAE đã công bố phiên bản Standard 170 năm 2025. Tiêu chuẩn này tổ chức yêu cầu theo loại không gian và xem xét đồng thời quan hệ áp suất, lượng khí tươi, tổng lượng trao đổi khí, lọc, nhiệt độ, độ ẩm và giới hạn tuần hoàn khí.

Ngoài ra, ISO 14644 – bộ tiêu chuẩn quốc tế về phòng sạch và môi trường kiểm soát liên quan có thể được sử dụng khi dự án yêu cầu phân loại độ sạch theo nồng độ hạt. Tuy nhiên, không nên mặc định rằng mọi phòng trong bệnh viện đều phải đạt ISO 5, ISO 7 hoặc một cấp sạch cố định. Cấp sạch cần gắn với chức năng phòng, yêu cầu kiểm soát nhiễm khuẩn và hồ sơ thiết kế được phê duyệt.

Nguyên tắc quan trọng là: tiêu chuẩn đưa ra giới hạn và nguyên tắc; người thiết kế phải chuyển những yêu cầu đó thành một hệ thống có thể vận hành ổn định trong thực tế.

Phân khu phòng sạch bệnh viện: bước đầu tiên trước khi tính HVAC

Một sai lầm thường gặp là bắt đầu tính công suất AHU, số lượng HEPA hoặc lưu lượng khí trước khi làm rõ việc phân khu. Trong thực tế, Functional Zoning – phân khu chức năng phải đi trước thiết kế HVAC vì chính phân khu quyết định không gian nào cần được bảo vệ, khu vực nào phát sinh nguy cơ và không khí nên di chuyển theo hướng nào.

Có thể hình dung bệnh viện gồm nhiều mức độ kiểm soát khác nhau: khu vực sạch, khu vực trung gian và khu vực có nguy cơ nhiễm cao hơn. Ranh giới giữa các vùng không nhất thiết chỉ thể hiện bằng một bức tường. Nó còn được hình thành bằng cửa, phòng đệm, quy trình di chuyển và chênh lệch áp suất.

Trong khu phẫu thuật, người thiết kế phải xem xét luồng nhân viên, bệnh nhân, dụng cụ vô khuẩn, dụng cụ đã sử dụng và chất thải. Nếu đường vận chuyển dụng cụ bẩn thường xuyên cắt qua đường cấp vật tư sạch, một hệ HVAC tốt cũng khó bù đắp cho lỗi tổ chức mặt bằng.

Điều này càng rõ tại CSSD – Central Sterile Supply Department, đơn vị tiệt khuẩn trung tâm. Quy trình hợp lý thường được tổ chức theo hướng từ tiếp nhận dụng cụ bẩn, làm sạch, kiểm tra, đóng gói, tiệt khuẩn, lưu trữ vô khuẩn đến cấp phát. Mục tiêu là hạn chế tối đa việc dụng cụ đã làm sạch quay trở lại khu vực bẩn.

Đối với phòng cách ly, phân khu lại phải giải quyết mối quan hệ giữa hành lang, phòng đệm nếu có, phòng bệnh, khu vệ sinh và đường thải khí. Không khí không được phép lựa chọn hướng đi một cách ngẫu nhiên chỉ vì cửa mở hoặc hệ thống bị mất cân bằng.

Một hệ thống tốt cần đồng bộ bốn lớp: phân khu kiến trúc, phân luồng vận hành, phân vùng HVAC và phân cấp chênh áp. Nếu kiến trúc chia vùng theo một logic nhưng HVAC lại ghép nhiều khu vực có nguy cơ khác nhau vào cùng một hệ thống không phù hợp, nguy cơ giao thoa không khí có thể xuất hiện.

Vì vậy, trước khi chọn AHU hay HEPA, đội thiết kế nên lập sơ đồ luồng người, bệnh nhân, vật tư sạch, dụng cụ bẩn và chất thải. Từ sơ đồ này mới xác định đâu là vùng cần áp dương, đâu là vùng áp âm, đâu là vùng trung tính và các không gian nào cần tách hệ thống.

HVAC phòng sạch bệnh viện hoạt động như thế nào?

HVAC – Heating, Ventilation and Air Conditioning, hệ thống sưởi, thông gió và điều hòa không khí là nền tảng kỹ thuật quyết định khả năng duy trì môi trường kiểm soát trong bệnh viện. Nếu hệ HVAC không được thiết kế đúng, việc đầu tư HEPA, cảm biến hay đồng hồ chênh áp sẽ khó phát huy đầy đủ tác dụng.

Một hệ HVAC bệnh viện có thể bao gồm Outdoor Air – khí tươi, Supply Air – khí cấp, Return Air – khí hồi và Exhaust Air – khí thải. Không khí được đưa vào AHU – Air Handling Unit, thiết bị xử lý không khí, sau đó trải qua quá trình lọc, làm lạnh hoặc gia nhiệt, kiểm soát độ ẩm rồi được cấp đến các phòng thông qua hệ thống ống gió.

Trong môi trường điều hòa tiện nghi thông thường, mục tiêu chính thường là tạo nhiệt độ dễ chịu và chất lượng không khí phù hợp cho người sử dụng. Trong bệnh viện, HVAC còn tham gia trực tiếp vào kiểm soát nhiễm khuẩn. Hệ thống phải duy trì quan hệ áp suất, hạn chế luân chuyển khí không phù hợp giữa các vùng và bảo đảm lượng không khí yêu cầu cho từng chức năng.

Một nguyên tắc quan trọng là tổ chức dòng khí từ vùng cần được bảo vệ sang vùng có mức độ kiểm soát thấp hơn, hoặc theo chiều ngược lại nếu mục tiêu là cô lập nguồn nhiễm. Vì thế không thể nói một cách đơn giản rằng mọi phòng bệnh viện đều phải “thổi khí sạch từ trong ra ngoài”. Hướng khí phụ thuộc vào đối tượng đang cần được bảo vệ.

Trong phòng mổ áp dương, hệ thống thường tạo lưu lượng cấp lớn hơn lượng khí hồi và khí thải theo tính toán để hình thành chênh áp dương với khu vực kế cận. Trong phòng cách ly áp âm, lượng khí thải được tổ chức để phòng có áp suất thấp hơn hành lang, qua đó kéo không khí từ khu vực bên ngoài vào phòng.

HVAC cũng phải tính đến nhiệt tải từ con người, đèn, thiết bị y tế, bức xạ nhiệt và điều kiện khí hậu bên ngoài. Một phòng mổ có nhiều thiết bị phát nhiệt nhưng lại yêu cầu nhiệt độ thấp có thể tạo áp lực đáng kể lên hệ thống xử lý không khí.

Đặc biệt, thiết kế phải tính đến trạng thái vận hành thực tế. Khi bộ lọc dần bám bụi, trở lực tăng lên. Khi cửa mở, chênh áp giảm. Khi một quạt bị suy giảm hiệu suất hoặc damper thay đổi vị trí, toàn bộ cân bằng khí có thể khác so với ngày nghiệm thu.

Vì vậy, HVAC bệnh viện không phải một hệ thống “lắp xong là hoàn thành”, mà là một hệ thống cần được đo kiểm, giám sát và duy trì trong suốt vòng đời công trình.

ACH là gì và cần bao nhiêu lần trao đổi không khí trong phòng bệnh viện?

ACH – Air Changes per Hour, số lần trao đổi không khí mỗi giờ là một chỉ số thường xuyên được sử dụng khi thiết kế môi trường y tế. ACH thể hiện lưu lượng không khí trong một giờ tương đương bao nhiêu lần thể tích của căn phòng.

Có thể hiểu đơn giản:

ACH = Lưu lượng không khí trong một giờ / Thể tích phòng.

Ví dụ, một căn phòng có thể tích 100 m³ và được cấp tổng cộng 1.200 m³ không khí mỗi giờ sẽ có mức trao đổi tương đương khoảng 12 ACH nếu xét theo lưu lượng tương ứng trong phép tính.

Tuy nhiên, ACH không phải thước đo duy nhất của độ sạch. Hai căn phòng cùng 12 ACH nhưng bố trí miệng cấp, miệng hồi và nguồn phát sinh hạt khác nhau có thể cho hiệu quả kiểm soát hoàn toàn khác nhau.

ASHRAE Handbook dẫn ví dụ từ Standard 170-2021 cho thấy các loại phòng có yêu cầu khác nhau: phòng mổ được minh họa ở mức 20 ACH tổng, phòng cách ly nhiễm khuẩn qua đường không khí 12 ACH tổng, phòng môi trường bảo vệ bệnh nhân 12 ACH tổng và phòng bệnh thông thường thấp hơn. Đây là các thông số tham chiếu của phiên bản tiêu chuẩn được dẫn trong tài liệu, không nên tự động áp dụng cho mọi dự án, đặc biệt khi ASHRAE đã có Standard 170 phiên bản 2025.

Việc tăng ACH cũng kéo theo tăng công suất quạt, tải làm lạnh, tải xử lý ẩm và năng lượng vận hành. Nếu tăng lưu lượng chỉ để đạt một con số lớn mà không cải thiện mô hình dòng khí thì hiệu quả bổ sung có thể không tương xứng với chi phí.

Do đó, khi thiết kế phải xem ACH cùng với cấp lọc, vị trí miệng cấp và hồi, chênh áp, nhiệt độ, độ ẩm, nguồn nhiễm và thời gian sử dụng phòng. ACH là một phần của bài toán, không phải toàn bộ bài toán.

HEPA trong bệnh viện: lọc khí đến đâu và nên bố trí ở vị trí nào?

HEPA – High Efficiency Particulate Air, bộ lọc không khí hiệu suất cao là một trong những thành phần được nhắc đến nhiều nhất khi nói về phòng sạch bệnh viện. Tuy nhiên, HEPA không nên được xem như một thiết bị có thể tự mình tạo ra phòng sạch.

Một hệ thống xử lý không khí thường sử dụng nhiều cấp lọc. Pre-filter – lọc sơ cấp giữ những hạt có kích thước lớn, giúp bảo vệ coil và các cấp lọc phía sau. Medium Filter hoặc Fine Filter – lọc trung gian hoặc lọc tinh tiếp tục giảm tải hạt. HEPA được sử dụng tại những vị trí cần hiệu suất lọc cao hơn theo yêu cầu của hệ thống.

HEPA có thể được bố trí tại AHU hoặc tại điểm cuối gần phòng. Terminal HEPA – lọc HEPA cuối đường ống có ưu điểm là không khí sau lọc chỉ đi qua một đoạn rất ngắn trước khi vào phòng. Điều này giúp hạn chế nguy cơ không khí sạch bị ảnh hưởng bởi bụi hoặc rò rỉ trên đoạn ống phía sau bộ lọc.

Một dạng thiết bị thường gặp là HEPA Box – hộp lọc HEPA đầu cuối, được lắp trên trần và kết nối với hệ thống ống gió. Tùy thiết kế, HEPA Box có thể kết hợp diffuser – miệng khuếch tán khí, cổng đo chênh áp hoặc cổng phục vụ kiểm tra lọc.

Trong phòng mổ hoặc các vùng kiểm soát đặc biệt, hệ thống có thể sử dụng cụm cấp khí diện tích lớn trên trần nhằm tạo vùng không khí sạch bao phủ bàn mổ và bàn dụng cụ. Đây là bài toán khác với việc chỉ gắn một HEPA Box đơn lẻ vào trần.

Đối với phòng cách ly, điều cần quan tâm không chỉ là khí cấp. Chiến lược xử lý khí thải, vị trí xả, yêu cầu lọc khí thải và khả năng ngăn tái tuần hoàn không phù hợp cũng phải được xem xét theo loại phòng và tiêu chuẩn dự án.

HEPA cũng cần được tiếp cận từ góc độ vòng đời. Bộ lọc sẽ tăng trở lực khi tích bụi. Nếu quạt không đủ khả năng bù hoặc hệ thống không được cân chỉnh, lưu lượng có thể giảm và kéo theo thay đổi ACH hoặc chênh áp.

Quan trọng hơn, HEPA không thể sửa được một mô hình dòng khí sai. Một phòng sử dụng lọc rất tốt nhưng có dòng khí kéo hạt từ khu vực nhiễm trực tiếp qua vùng cần bảo vệ vẫn có thể thất bại về mặt kiểm soát nhiễm.

Chênh áp phòng sạch bệnh viện: vì sao vài Pascal có thể quyết định hướng lây nhiễm?

Differential Pressure – chênh lệch áp suất giữa hai không gian tạo nên một lực thúc đẩy không khí di chuyển qua khe cửa, khe kỹ thuật và các điểm rò. Đây là lý do chênh áp đóng vai trò rất quan trọng trong kiểm soát hướng dòng khí.

Positive Pressure – áp suất dương nghĩa là áp suất trong phòng cao hơn khu vực kế cận. Khi có khe hở, không khí có xu hướng đi từ phòng ra ngoài. Nguyên tắc này phù hợp với những khu vực cần được bảo vệ khỏi không khí bên ngoài.

Negative Pressure – áp suất âm là trường hợp ngược lại. Phòng có áp suất thấp hơn khu vực kế cận, khiến không khí đi từ hành lang hoặc phòng bên cạnh vào trong. Đây là nguyên tắc được sử dụng trong các phòng cần cô lập nguồn nhiễm.

Pressure Cascade – chuỗi phân cấp chênh áp mở rộng nguyên tắc này thành nhiều phòng liên tiếp. Một khu vực có thể được thiết kế theo mức áp suất giảm dần từ vùng sạch sang vùng ít sạch hơn. Ngược lại, khu cách ly có thể tạo chuỗi áp suất ngày càng âm khi đi sâu vào khu vực nguy cơ.

Những sơ đồ như +15 Pa → +10 Pa → +5 Pa → 0 Pa thường được dùng để minh họa nguyên lý. Tuy nhiên, đây không phải công thức mặc định cho mọi bệnh viện. Giá trị thực tế phải căn cứ vào tiêu chuẩn áp dụng, độ kín phòng, lưu lượng thiết kế và chức năng chuyên môn.

Chênh áp được hình thành từ sự khác biệt giữa lượng khí đi vào và lượng khí đi ra, kết hợp với độ kín của không gian. Ví dụ, muốn tạo áp âm, lượng khí thải có thể lớn hơn lượng khí cấp theo thiết kế. Phần không khí thiếu sẽ được bù qua khe cửa hoặc các đường rò có kiểm soát từ khu vực kế cận.

Nhưng nếu phòng quá hở, hệ thống phải dùng lưu lượng rất lớn mới duy trì được chênh áp. Ngược lại, một phòng có độ kín tốt thường dễ kiểm soát hơn. Vì vậy thiết kế chênh áp luôn là bài toán phối hợp giữa HVAC và kiến trúc.

Việc mở cửa cũng làm chênh áp thay đổi nhanh chóng. Đây là lý do những khu vực quan trọng có thể cần phòng đệm, cửa tự đóng hoặc giải pháp kiểm soát hai cửa không mở đồng thời trong một số ứng dụng.

ASHRAE coi quan hệ áp suất giữa các phòng là một trong các thông số thiết kế quan trọng của cơ sở y tế; các không gian như phòng mổ, phòng cách ly nhiễm khuẩn và môi trường bảo vệ bệnh nhân có yêu cầu hướng áp suất khác nhau.

Điều quan trọng không phải là tạo ra “một con số Pa đẹp”, mà là duy trì được đúng hướng dòng khí trong những trạng thái vận hành có thể xảy ra.

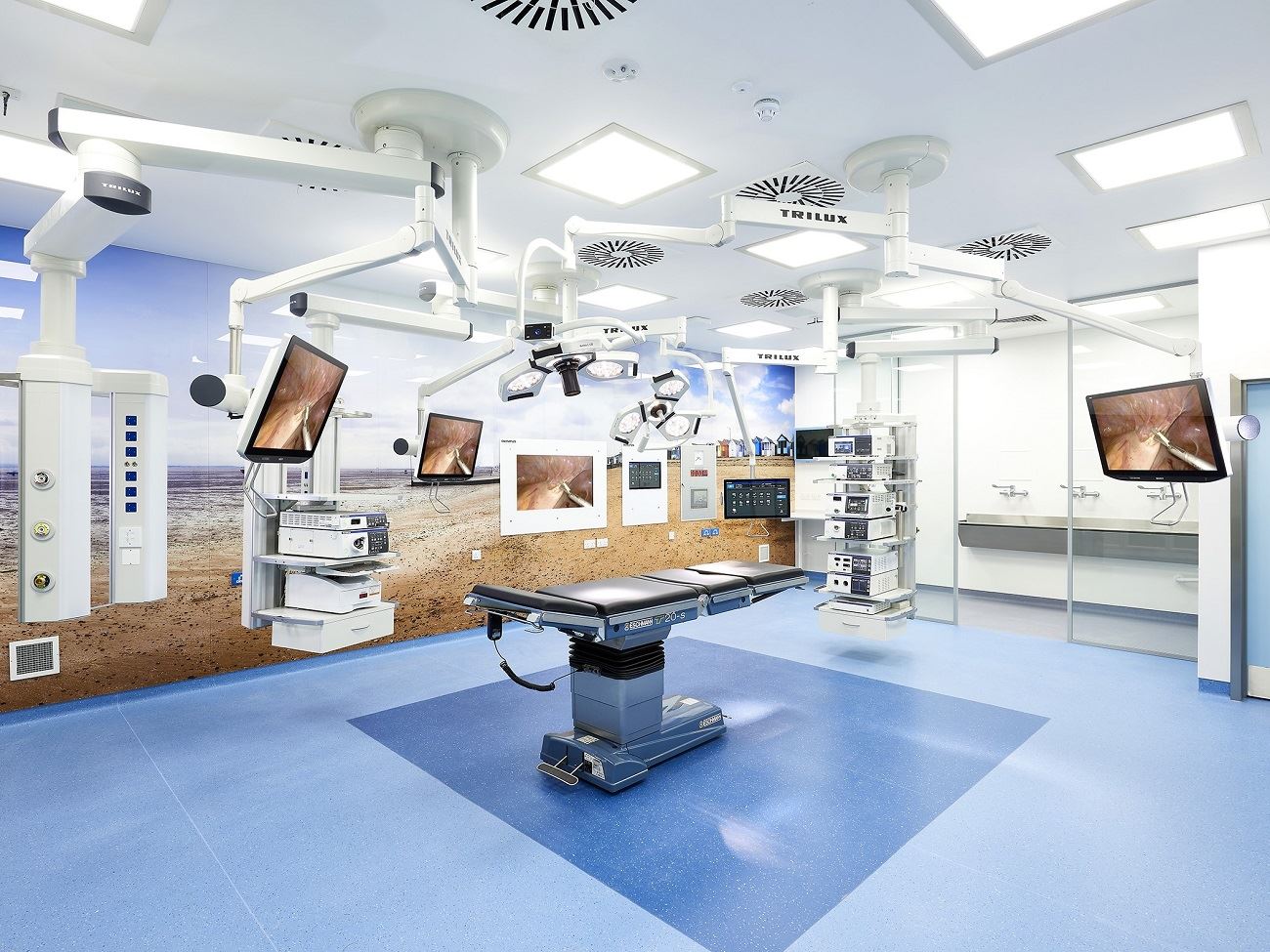

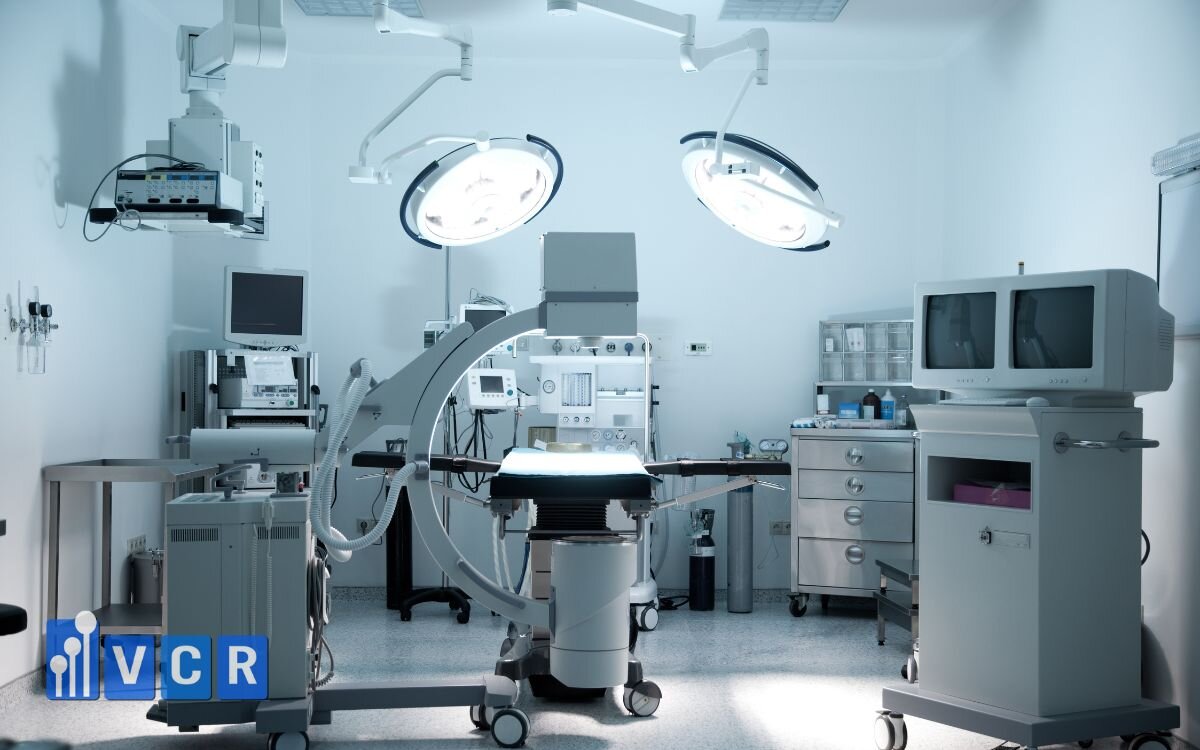

Thiết kế phòng mổ: từ trần HEPA đến dòng khí bảo vệ vùng phẫu thuật

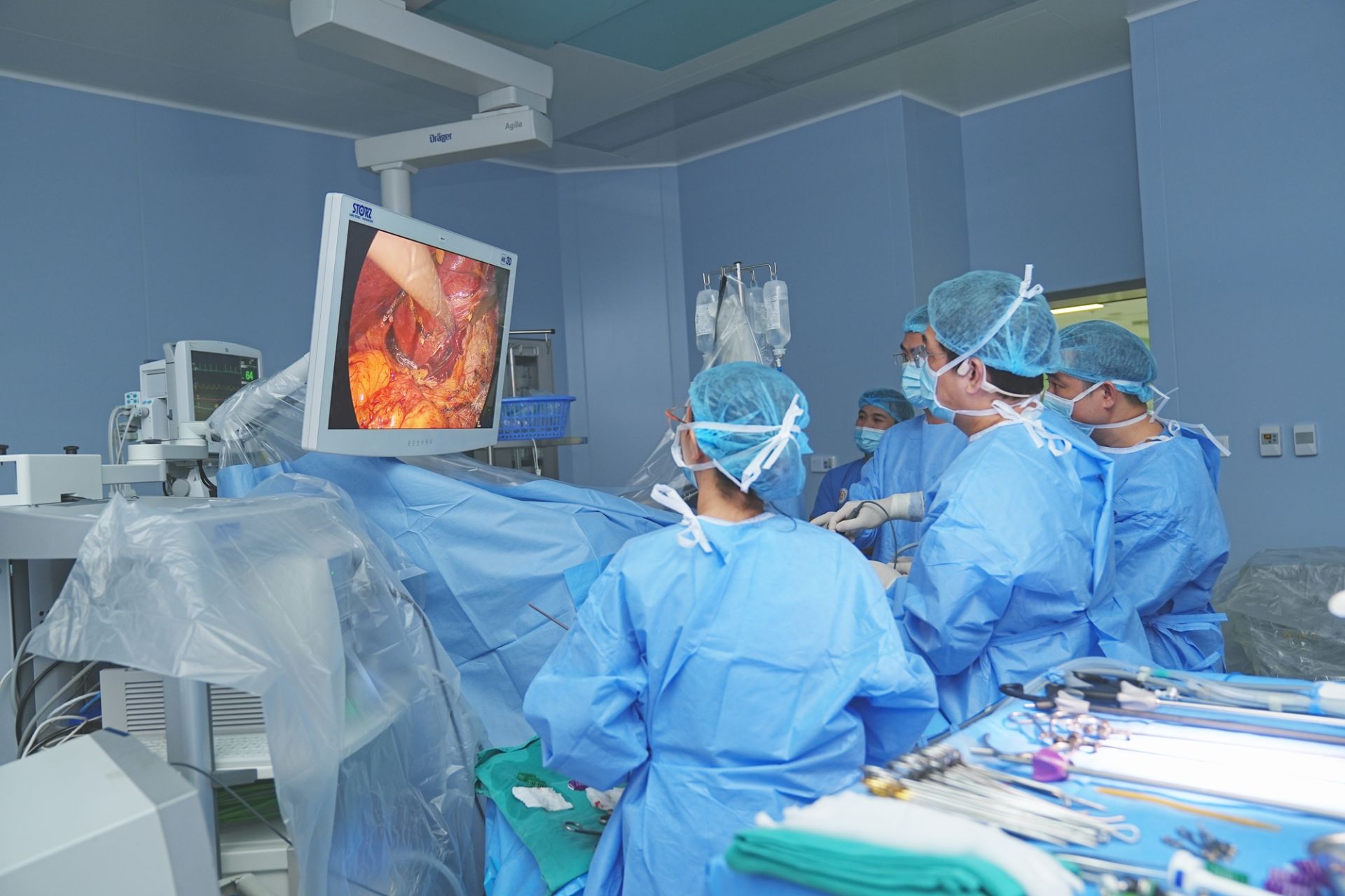

Phòng mổ là một trong những không gian có yêu cầu kiểm soát môi trường cao nhất trong bệnh viện. Tuy nhiên, mục tiêu không phải biến toàn bộ căn phòng thành một vùng có điều kiện giống hệt nhau. Vùng cần được quan tâm đặc biệt là khu vực phẫu thuật, bệnh nhân và các bề mặt hoặc dụng cụ vô khuẩn.

Theo cách tiếp cận phổ biến, phòng mổ được duy trì áp suất dương so với các không gian kế cận phù hợp để hạn chế không khí từ khu vực bên ngoài xâm nhập. Ví dụ tham chiếu trong ASHRAE Handbook dựa trên Standard 170-2021 cũng thể hiện phòng mổ ở quan hệ áp suất dương. Khi áp dụng thực tế cần kiểm tra phiên bản tiêu chuẩn được dự án lựa chọn.

Khí sạch thường được cấp từ khu vực trần phía trên vùng phẫu thuật. Một số hệ thống sử dụng Laminar Air Flow – dòng khí một chiều, thường được gọi phổ biến là dòng khí tầng, hoặc Laminar Flow Ceiling – trần cấp khí dòng một chiều nhằm tạo vùng bảo vệ có hướng tương đối ổn định.

Điểm quan trọng là dòng khí phải đi qua khu vực cần bảo vệ rồi được thu hồi mà không tạo quá nhiều vùng xoáy. Nếu đặt miệng hồi không phù hợp hoặc có vật cản lớn, không khí có thể bị cuốn ngược trở lại vùng phẫu thuật.

Đèn mổ là một ví dụ điển hình. Đèn có kích thước lớn nằm ngay phía dưới trần cấp khí. Hình dạng, vị trí và nhiệt lượng của đèn có thể ảnh hưởng đến dòng không khí. Tương tự, pendant – tay treo thiết bị y tế, monitor, hệ thống khí y tế và các thiết bị trên trần đều phải được phối hợp với thiết kế HVAC.

Đây là lý do thiết kế phòng mổ không nên được thực hiện theo cách đội HVAC làm trần cấp khí trước rồi các bộ môn khác mới bố trí đèn và thiết bị vào khoảng trống còn lại. Sự phối hợp cần diễn ra ngay từ giai đoạn thiết kế.

Ngoài lưu lượng, cần xem xét Airflow Pattern – mô hình dòng khí. Hai phòng có cùng 20 ACH nhưng một phòng tạo dòng khí từ trần xuống vùng phẫu thuật rồi thu hồi hợp lý, trong khi phòng còn lại tạo dòng xoáy mạnh có thể có hiệu quả kiểm soát rất khác nhau.

Vì thế, ACH, HEPA, áp suất dương và trần cấp khí phải được xem là một hệ thống thống nhất, không phải bốn hạng mục độc lập.

Phòng cách ly áp âm và phòng bảo vệ áp dương khác nhau thế nào?

AII Room – Airborne Infection Isolation Room, phòng cách ly nhiễm khuẩn qua đường không khí được thiết kế nhằm hạn chế tác nhân trong phòng phát tán ra các không gian khác. Vì vậy, phòng thường được duy trì áp suất âm so với khu vực kế cận.

Không khí từ hành lang có xu hướng đi vào phòng qua khe cửa thay vì không khí trong phòng thoát ra. Khí trong phòng được thu và thải theo chiến lược của hệ thống. ASHRAE Handbook minh họa AII ở quan hệ áp suất âm, có yêu cầu thải toàn bộ không khí trong phòng trực tiếp ra bên ngoài trong bảng tham chiếu dựa trên Standard 170-2021.

Ngược lại, Protective Environment – môi trường bảo vệ bệnh nhân có mục tiêu bảo vệ những bệnh nhân đặc biệt nhạy cảm trước tác nhân từ môi trường xung quanh. Không gian này được tổ chức theo hướng áp suất dương và sử dụng mức lọc thích hợp, trong đó HEPA là yêu cầu được thể hiện trong bảng tham chiếu ASHRAE nói trên.

Hai loại phòng vì vậy gần như đối lập về mục tiêu. Phòng cách ly bảo vệ môi trường bên ngoài khỏi nguồn nhiễm trong phòng. Phòng bảo vệ áp dương lại bảo vệ bệnh nhân trong phòng khỏi môi trường bên ngoài.

Anteroom – phòng đệm có thể được sử dụng trong một số cấu hình để tạo vùng chuyển tiếp, hỗ trợ ổn định áp suất và quản lý quá trình ra vào. Tuy nhiên, việc có bắt buộc hay không phải căn cứ vào tiêu chuẩn, loại phòng và yêu cầu dự án cụ thể.

Một nhầm lẫn cần tránh là coi phòng áp âm là “phòng bẩn”. Áp suất chỉ mô tả quan hệ giữa hai không gian và hướng dòng khí mong muốn. Tương tự, áp dương không tự động biến một phòng thành phòng sạch nếu hệ lọc, vệ sinh và kiểm soát nguồn nhiễm không đạt yêu cầu.

ICU, CSSD, phòng xét nghiệm và các khu đặc thù cần thiết kế ra sao?

Bệnh viện không phải một phòng sạch lớn. Mỗi khoa có hoạt động chuyên môn, nguồn ô nhiễm và đối tượng bảo vệ khác nhau, vì vậy không thể sử dụng một cấu hình HVAC duy nhất cho toàn bộ công trình.

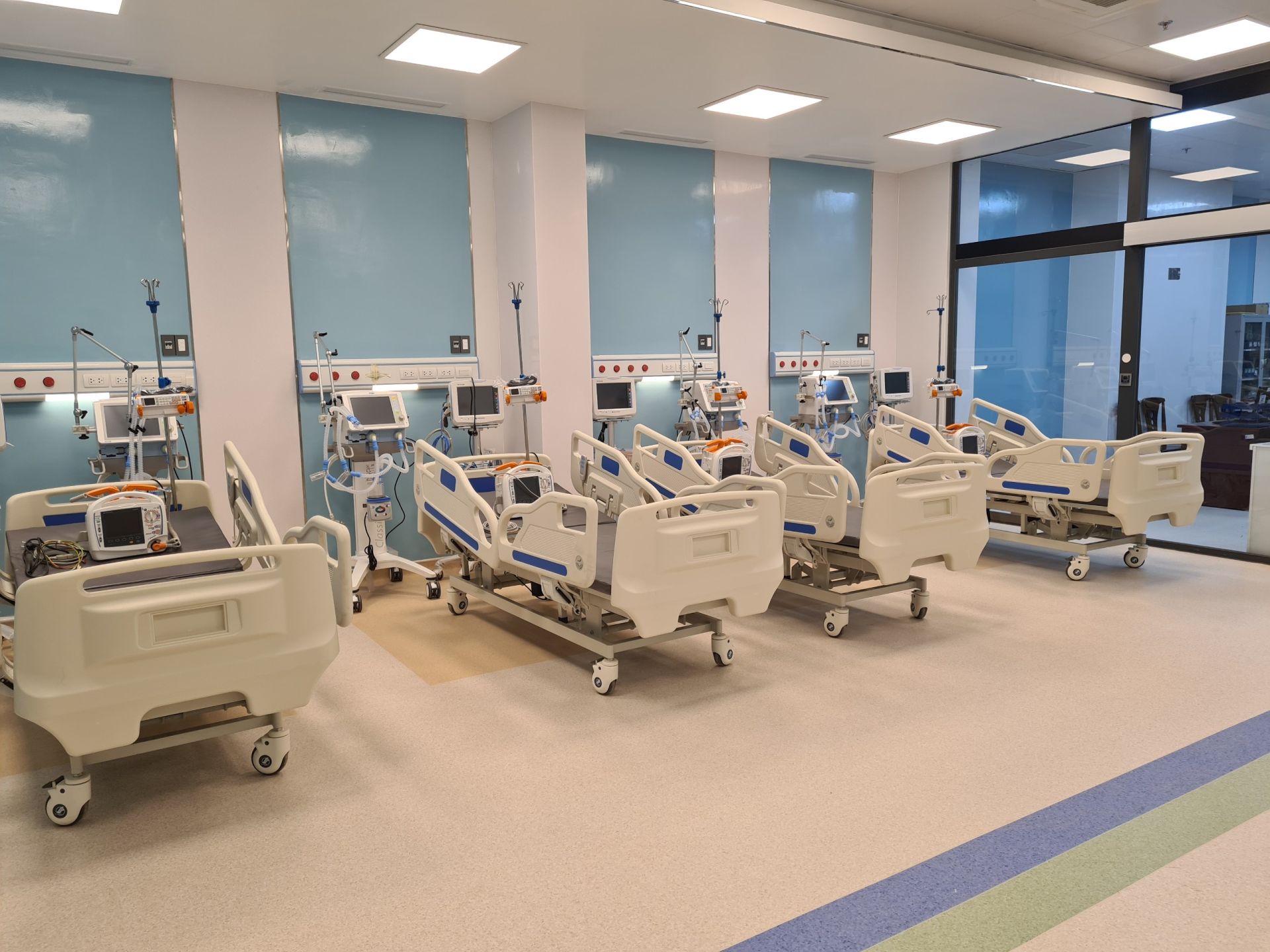

ICU – Intensive Care Unit, khoa hồi sức tích cực tập trung bệnh nhân có tình trạng nặng và mật độ thiết bị y tế cao. Yêu cầu thông gió cần xem xét đồng thời kiểm soát nhiễm khuẩn, tiện nghi nhiệt và khả năng vận hành liên tục.

NICU – Neonatal Intensive Care Unit, khoa hồi sức sơ sinh lại có nhóm bệnh nhân đặc biệt nhạy cảm, khiến yêu cầu về môi trường và kiểm soát điều kiện nhiệt ẩm càng cần được xem xét thận trọng.

Tại CSSD, logic quan trọng nhất là dòng vật tư một chiều: bẩn → rửa → sạch → đóng gói → tiệt khuẩn → lưu trữ vô khuẩn → cấp phát. HVAC và chênh áp phải hỗ trợ logic đó thay vì tạo dòng không khí đi ngược từ khu vực nhiễm sang vùng sạch.

Phòng xét nghiệm, giải phẫu bệnh hoặc các khu vực sử dụng hóa chất có thể lại phát sinh yêu cầu hút thải khác. Một số phòng cần kiểm soát hơi hóa chất hoặc aerosol – khí dung, trong khi các phòng khác tập trung nhiều hơn vào việc bảo vệ mẫu và người vận hành.

Khu hồi tỉnh, phòng thủ thuật, phòng nội soi, khu dược và kho vô khuẩn cũng phải được đánh giá theo chức năng riêng.

Cách tiếp cận phù hợp là xây dựng một ma trận phòng cho toàn bộ dự án, trong đó mỗi phòng được xác định chức năng, áp suất, lưu lượng, ACH, cấp lọc, nhiệt độ, độ ẩm, khí thải và yêu cầu giám sát. Đây là cơ sở để giảm xung đột khi chuyển từ thiết kế kiến trúc sang thiết kế HVAC.

Cửa, panel, trần và độ kín ảnh hưởng thế nào đến chênh áp?

Chênh áp không chỉ là vấn đề của quạt và ống gió. Một phòng có hệ HVAC tính toán đúng nhưng tường, trần và cửa rò quá nhiều vẫn khó duy trì được áp suất thiết kế.

Envelope – lớp bao che phòng bao gồm tường, trần, sàn, cửa và tất cả các điểm xuyên qua kết cấu. Trong môi trường kiểm soát, những chi tiết nhỏ như khe quanh khung cửa, vị trí đường điện xuyên tường, ống khí y tế hoặc lỗ kỹ thuật đều có thể trở thành đường rò.

Panel và bề mặt hoàn thiện cũng cần đáp ứng yêu cầu vệ sinh. Bề mặt nên dễ làm sạch, hạn chế khe hở và tránh những vị trí dễ tích bụi. Các góc nối, chân tường và vị trí tiếp giáp cần được xử lý phù hợp với cấp độ kiểm soát của không gian.

Cửa là vị trí có ảnh hưởng rất lớn. Nếu cửa thường xuyên không đóng kín, chênh áp gần như không thể ổn định. Vì vậy một số khu vực sử dụng cửa tự đóng hoặc Interlock – khóa liên động, giúp kiểm soát trạng thái giữa hai cửa trong vùng chuyển tiếp.

Airlock – buồng đệm khí hoặc phòng đệm tạo thêm một vùng trung gian giữa hai khu vực có yêu cầu khác nhau. Giải pháp này không chỉ hỗ trợ áp suất mà còn giúp tổ chức thay đồ, vệ sinh hoặc quy trình chuyển tiếp nếu chức năng phòng yêu cầu.

Một bài toán thường gặp là nhà thầu tăng lưu lượng quạt để “cố giữ áp” trong một căn phòng quá hở. Cách làm đó có thể tăng tiêu thụ điện, tiếng ồn và mất cân bằng hệ thống mà không giải quyết nguyên nhân gốc.

Do đó, muốn duy trì chênh áp ổn định phải đồng thời kiểm soát lưu lượng khí và độ kín công trình.

Giám sát chênh áp, nhiệt độ và độ ẩm trong bệnh viện

Một phòng được cân chỉnh đúng ở ngày nghiệm thu chưa chắc vẫn duy trì đúng sau sáu tháng hoặc một năm. Bộ lọc bám bụi, cửa bị thay đổi, damper bị điều chỉnh, quạt suy giảm hiệu suất hoặc người vận hành thay đổi chế độ hệ thống đều có thể tác động đến môi trường.

Vì thế các không gian quan trọng cần có giải pháp giám sát phù hợp.

Differential Pressure Gauge – đồng hồ chênh áp cho phép người sử dụng quan sát trực tiếp sự khác biệt áp suất giữa hai khu vực. Đồng hồ có thể là dạng cơ hoặc điện tử tùy yêu cầu.

Pressure Transmitter – cảm biến truyền tín hiệu áp suất có thể chuyển đổi giá trị chênh áp thành tín hiệu đưa về hệ điều khiển trung tâm. Khi kết hợp với BMS – Building Management System, hệ thống quản lý tòa nhà, kỹ thuật viên có thể theo dõi nhiều phòng cùng lúc.

Tương tự, cảm biến nhiệt độ và độ ẩm giúp kiểm soát các điều kiện môi trường cần thiết. Dữ liệu lịch sử có giá trị đặc biệt khi điều tra sự cố. Ví dụ, nếu một phòng nhiều lần mất áp vào một khung giờ nhất định, dữ liệu có thể giúp xác định mối liên hệ với việc mở cửa, lịch vận hành quạt hoặc hoạt động chuyên môn.

Alarm – cảnh báo cũng cần được thiết kế hợp lý. Nếu cảnh báo kích hoạt ngay mỗi lần cửa mở vài giây, người sử dụng có thể nhanh chóng hình thành tâm lý bỏ qua báo động. Vì vậy hệ thống có thể cần thời gian trễ và ngưỡng cảnh báo phù hợp với yêu cầu chuyên môn.

Điểm cốt lõi là: thiết kế một giá trị chênh áp nhưng không có phương án kiểm tra hoặc giám sát thì chưa giải quyết đầy đủ bài toán vận hành.

Commissioning và nghiệm thu phòng sạch bệnh viện cần kiểm tra những gì?

Sau khi hệ thống được lắp đặt, cần xác nhận rằng điều được vẽ trên bản thiết kế đã thực sự xuất hiện trong công trình.

Commissioning – quá trình kiểm tra, hiệu chỉnh và xác nhận hệ thống trước khi vận hành giúp kết nối giữa thiết kế, thi công và sử dụng thực tế.

Một nội dung quan trọng là TAB – Testing, Adjusting and Balancing, đo kiểm, hiệu chỉnh và cân bằng hệ thống. Kỹ thuật viên cần đo lưu lượng cấp, hồi và thải, sau đó điều chỉnh damper và hệ thống để đạt được phân bổ lưu lượng theo thiết kế.

Từ lưu lượng thực tế có thể xác định ACH. Đồng thời phải đo chênh áp giữa các phòng, kiểm tra nhiệt độ, độ ẩm và đánh giá khả năng duy trì điều kiện khi cửa ở trạng thái vận hành bình thường.

Đối với HEPA, dự án có thể yêu cầu HEPA Integrity Test – kiểm tra tính toàn vẹn của bộ lọc HEPA và hệ lắp đặt, nhằm phát hiện các vị trí rò không mong muốn.

Nếu phòng có yêu cầu phân loại độ sạch theo ISO 14644, Particle Count – đo đếm hạt bụi cần được thực hiện theo phương pháp và trạng thái phòng tương ứng.

Smoke Test – thử khói hoặc trực quan hóa dòng khí là phương pháp rất hữu ích để nhìn thấy hướng chuyển động mà mắt thường không quan sát được. Thử khói có thể cho thấy không khí có thực sự đi từ vùng sạch sang vùng ít sạch hơn hay xuất hiện dòng xoáy ngược tại cửa và thiết bị.

Hệ thống cảnh báo và BMS cũng phải được kiểm tra. Cần mô phỏng một số tình huống bất thường như mất chênh áp, quạt dừng hoặc cửa mở kéo dài để xác nhận hệ thống phản ứng đúng.

Đối với những khu vực quan trọng, trạng thái khi mất điện và chuyển sang nguồn dự phòng cũng cần được đưa vào kế hoạch kiểm tra.

Bản vẽ chỉ cho biết hệ thống được dự định hoạt động như thế nào. Commissioning mới giúp xác nhận hệ thống thực tế đang hoạt động như thế nào.

Những sai lầm phổ biến khi thiết kế phòng sạch bệnh viện

Sai lầm đầu tiên là chọn thiết bị quá sớm. Một dự án hỏi ngay số lượng HEPA Box cần mua trong khi chưa xác định rõ phân khu, lưu lượng và áp suất sẽ rất dễ phải sửa lại thiết kế.

Sai lầm thứ hai là coi mọi không gian y tế đều giống nhau. Phòng mổ, phòng bệnh thông thường, phòng cách ly, CSSD và phòng xét nghiệm có mục tiêu kiểm soát khác nhau nên chiến lược HVAC cũng phải khác nhau.

Sai lầm thứ ba là chạy theo ACH. Lưu lượng lớn không tự động tạo ra môi trường tốt nếu mô hình cấp và hồi khí không hợp lý. Thậm chí tăng lưu lượng quá mức còn làm tăng tiếng ồn, công suất quạt và chi phí xử lý nhiệt ẩm.

Sai lầm thứ tư là tập trung vào cấp lọc mà bỏ qua chênh áp. HEPA có thể tạo không khí sạch tại điểm cấp nhưng nếu phòng bị áp âm ngoài ý muốn, không khí từ hành lang vẫn có thể bị hút vào.

Một lỗi khác là bỏ qua khả năng bảo trì. HEPA cần thay, lọc sơ cấp cần vệ sinh hoặc thay thế, cảm biến cần kiểm tra và một số thiết bị cần hiệu chuẩn. Nếu trần quá chật hoặc không có vị trí tiếp cận, chi phí vận hành sau này có thể rất lớn.

Cuối cùng là thiết kế chỉ để vượt qua nghiệm thu ban đầu. Phòng sạch bệnh viện cần được nhìn theo Life Cycle – vòng đời, bởi công trình có thể vận hành trong hàng chục năm. Một hệ thống bền vững phải vừa đạt yêu cầu kỹ thuật, vừa dễ kiểm tra, bảo trì, thay thế và tối ưu năng lượng.

FAQ – Những câu hỏi thường gặp về thiết kế phòng sạch bệnh viện

Phòng sạch bệnh viện có bắt buộc sử dụng HEPA không?

Không thể kết luận rằng mọi phòng trong bệnh viện đều bắt buộc dùng HEPA. Yêu cầu lọc phụ thuộc chức năng không gian, mức độ rủi ro, tiêu chuẩn áp dụng và hồ sơ thiết kế. Một số môi trường bảo vệ bệnh nhân hoặc khu vực yêu cầu kiểm soát cao có thể sử dụng HEPA, trong khi nhiều phòng thông thường sử dụng cấp lọc khác theo tiêu chuẩn.

Phòng mổ nên sử dụng áp suất dương hay áp suất âm?

Phòng mổ thông thường được tổ chức theo hướng áp suất dương so với khu vực kế cận nhằm hạn chế không khí từ bên ngoài xâm nhập vào vùng phẫu thuật. Tuy nhiên, các tình huống chuyên môn đặc biệt cần được đánh giá riêng và phải tuân thủ tiêu chuẩn cũng như chiến lược kiểm soát nhiễm khuẩn của dự án.

Tại sao phòng cách ly cần áp suất âm?

Mục đích của áp suất âm là tạo hướng không khí từ khu vực bên ngoài đi vào phòng. Nhờ vậy, không khí có khả năng chứa tác nhân nhiễm khuẩn trong phòng được hạn chế phát tán sang hành lang hoặc các khu vực kế cận. Khí thải sau đó được xử lý và xả theo thiết kế phù hợp.

Chênh áp phòng sạch bệnh viện bao nhiêu Pa là đủ?

Không có một giá trị duy nhất phù hợp cho mọi phòng. Chênh áp cần được xác định dựa trên loại không gian, tiêu chuẩn dự án, độ kín kết cấu và chiến lược Pressure Cascade – chuỗi phân cấp áp suất. Quan trọng hơn giá trị danh nghĩa là khả năng duy trì đúng hướng dòng khí trong vận hành thực tế.

ACH càng cao thì phòng càng sạch phải không?

Không. ACH cao hơn làm tăng lượng không khí được trao đổi nhưng độ sạch còn phụ thuộc cấp lọc, nguồn phát sinh hạt, mô hình dòng khí, vị trí cấp–hồi, chênh áp và hoạt động của con người. Tăng ACH quá mức mà không tối ưu các yếu tố khác có thể chỉ làm tăng chi phí năng lượng.

ISO 5 có bắt buộc đối với mọi phòng mổ không?

Không nên mặc định như vậy. ISO 14644 phân loại độ sạch dựa trên nồng độ hạt trong không khí. Việc một phòng mổ có cần được phân loại theo ISO và ở cấp nào phải căn cứ vào tiêu chuẩn, chức năng phòng và yêu cầu được phê duyệt của dự án.

Nên sử dụng HEPA H13 hay H14 trong bệnh viện?

Việc lựa chọn cấp lọc phải xuất phát từ yêu cầu hiệu suất của hệ thống, tiêu chuẩn áp dụng và mục tiêu của từng không gian. Không nên chọn H14 chỉ vì cho rằng cấp lọc cao hơn luôn đồng nghĩa với hệ thống tốt hơn. Bộ lọc có trở lực, kích thước và đặc tính vận hành ảnh hưởng trực tiếp đến quạt và tổng thể HVAC.

Nên lắp HEPA tại AHU hay tại phòng?

Cả hai giải pháp đều có thể xuất hiện tùy thiết kế. Lọc tại AHU giúp xử lý tập trung, trong khi Terminal HEPA – lọc HEPA đầu cuối đặt gần phòng giúp giảm đoạn đường không khí phải đi qua sau cấp lọc cuối. Những khu vực kiểm soát cao thường cần đánh giá kỹ lợi ích của lọc đầu cuối.

Phòng áp âm có cần phòng đệm không?

Không phải mọi trường hợp đều có thể trả lời giống nhau. Anteroom – phòng đệm có thể giúp tạo vùng chuyển tiếp, tăng khả năng kiểm soát áp suất và hỗ trợ quy trình ra vào. Việc có bắt buộc hay không cần căn cứ vào tiêu chuẩn áp dụng, mức độ nguy cơ và thiết kế của cơ sở.

Làm thế nào biết phòng vẫn duy trì đúng chênh áp?

Có thể sử dụng đồng hồ chênh áp tại chỗ, cảm biến chênh áp điện tử, cảnh báo và tích hợp dữ liệu về BMS. Ngoài giám sát liên tục, hệ thống cần được kiểm tra định kỳ vì tình trạng bộ lọc, quạt, cửa và độ kín công trình có thể thay đổi theo thời gian.

Kết luận: thiết kế phòng sạch bệnh viện phải bắt đầu từ hệ thống, không phải từ thiết bị

Thiết kế phòng sạch bệnh viện là bài toán liên ngành giữa kiến trúc, kiểm soát nhiễm khuẩn, HVAC, điện điều khiển, thiết bị y tế và vận hành. Vì vậy, cách tiếp cận hiệu quả không phải lựa chọn từng thiết bị riêng lẻ rồi ghép chúng lại ở cuối dự án.

Một trình tự hợp lý có thể được nhìn theo chuỗi:

Rủi ro → Phân khu → Luồng người và vật tư → Hướng dòng khí → Chênh áp → HVAC → Lọc HEPA → Giám sát → Commissioning → Vận hành.

Phân khu cho biết khu vực nào cần được bảo vệ. Hướng dòng khí xác định quan hệ áp suất. Quan hệ áp suất quyết định cách cân bằng khí cấp, khí hồi và khí thải. HVAC tạo và duy trì các điều kiện đó. HEPA kiểm soát hạt trong dòng khí. Hệ thống giám sát giúp phát hiện khi điều kiện bắt đầu sai lệch. Cuối cùng, commissioning và kiểm tra định kỳ chứng minh rằng tất cả các thành phần đang phối hợp đúng như thiết kế.

Đối với các nhà thầu thi công phòng sạch, việc xác định đúng thông số thiết bị ngay từ giai đoạn thiết kế đặc biệt quan trọng. Kích thước HEPA Box, lưu lượng bộ lọc, trở lực, dải đo đồng hồ chênh áp, tín hiệu truyền về BMS, cấu hình khóa liên động hay kích thước FFU đều có thể ảnh hưởng đến khả năng tích hợp với hệ thống chung.

Thiết bị phòng sạch VCR hoạt động với vai trò là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, trong đó có các nhóm sản phẩm như HEPA Box, lọc HEPA, FFU – Fan Filter Unit, thiết bị quạt lọc, đồng hồ chênh áp, khóa liên động và nhiều thiết bị kiểm soát môi trường khác. Việc trao đổi thông số kỹ thuật từ sớm giúp nhà thầu lựa chọn thiết bị phù hợp hơn với lưu lượng, kích thước trần, chiến lược chênh áp và yêu cầu giám sát của từng dự án.

Nếu quý nhà thầu đang thiết kế hoặc triển khai phòng mổ, phòng cách ly, CSSD, phòng xét nghiệm hay các khu vực y tế có yêu cầu kiểm soát môi trường, hãy xác định rõ lưu lượng khí, cấp lọc, kích thước HEPA, chênh áp, tín hiệu giám sát và điều kiện lắp đặt trước khi đặt thiết bị. Thiết bị phòng sạch VCR cung cấp các nhóm thiết bị phòng sạch phục vụ nhà thầu thi công, đồng thời hỗ trợ trao đổi thông số kỹ thuật để lựa chọn cấu hình phù hợp với từng hệ thống HVAC và yêu cầu thực tế của dự án.
